第一作者：廖祥健

通訊作者：黃愛萍、劉賢哲、羅堅義

背景介紹及內容概述

為了通過呼氣分析實現無創糖尿病診斷，構建一種具有高靈敏度、高選擇性和低檢測限的金屬氧化物丙酮?dú)怏w傳感器具有重要意義。利用異質結材料界面處的能帶彎曲和勢壘變化可以顯著增強材料對目標氣體的吸附和反應能力，從而提高傳感器的性能。然而，由于邊界上存在晶格失配以及相關材料的熱膨脹系數不同致使很容易在高溫下產生錯位，異質結的構建面臨著巨大的挑戰。

近日，五邑大學柔性傳感材料與器件研究開發中心羅堅義教授、黃愛萍教授、劉賢哲博士團隊報道了一種利用晶格匹配的金屬氧化物（反尖晶石結構的NiFe₂O₄和正尖晶石結構的ZnFe₂O₄）構建異質結復合材料的可行策略，以增強對丙酮的反應活性。通過在NiFe₂O₄的A位引入Zn²⁺并調整Ni/Zn摩爾比，成功地實現了異質結的協同效應，從而提高了丙酮的檢測能力。值得注意的是，傳感性能最佳的Ni_0.6Zn_0.4Fe₂O₄傳感器具有顯著的丙酮傳感性能，對1 ppm丙酮響應高達13.77，響應時間短至17 s，檢測限低至20 ppb（理論檢測下限低至171 ppt），抗?jié)穸饶芰?qiáng)，且具有優異的選擇性和長期穩定性。在呼氣模擬實驗中，Ni_0.6Zn_0.4Fe₂O₄傳傳感器能夠區分健康人和模擬糖尿病患者呼氣中的丙酮含量，從而表明其具有輔助診斷糖尿病的潛力。研究結果表明，正/反尖晶石鐵氧體衍生的異質結復合材料為呼氣分析有效檢測丙酮以診斷糖尿病提供一種新策略。

本工作以“Ni_1-xZn_xFe₂O₄ heterojunction composites derived from normal/inverse spinel structure for ppb-level acetone detection”為題，發表在Sensors and Actuators: B. Chemical 上。

論文具體工作內容

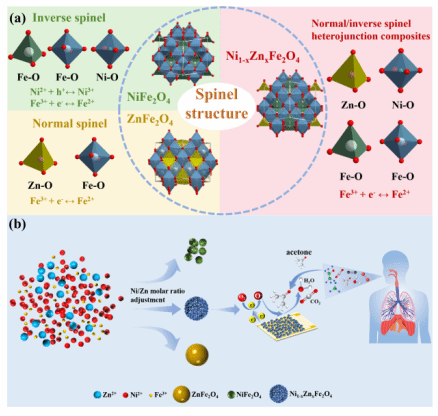

圖1 （a）MFe₂O₄（M=Ni和Zn）尖晶石結構示意圖；（b）用于檢測ppb級丙酮的Ni_1-xZn_xFe₂O₄異質結復合材料的合成示意圖

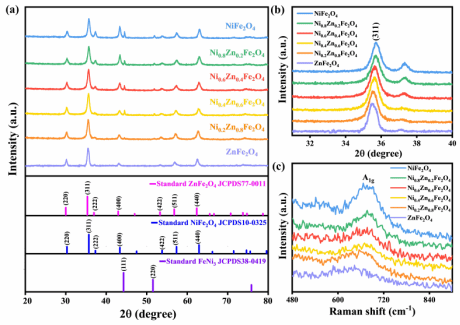

圖2 （a）Ni_1-xZn_xFe₂O₄樣品的XRD圖譜；（b）311晶面衍射角的局部放大圖譜；（c）Ni_1-xZn_xFe₂O₄樣品的拉曼光譜

圖3 Ni_1-xZn_xFe₂O₄樣品的掃描電子顯微鏡圖像（SEM）:（a）NiFe₂O₄，（b）Ni_0.8Zn_0.2Fe₂O₄，（c）Ni_0.6Zn_0.4Fe₂O₄，（d）Ni_0.4Zn_0.6Fe₂O₄，（e）Ni_0.2Zn_0.8Fe₂O₄和ZnFe₂O₄;（g-k）Ni_0.6Zn_0.4Fe₂O₄樣品的EDS元素圖譜；（l）Ni_0.6Zn_0.4Fe₂O₄樣品的TEM和HRTEM圖像

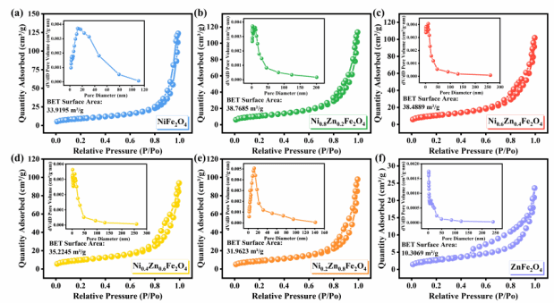

圖4 （a）NiFe₂O₄，（b）Ni_0.8Zn_0.2Fe₂O₄，（c）Ni_0.6Zn_0.4Fe₂O₄，（d）Ni_0.4Zn_0.6Fe₂O₄，（e）Ni_0.2Zn_0.8Fe₂O₄和ZnFe₂O₄的N₂吸附-解吸等溫線和孔徑分布

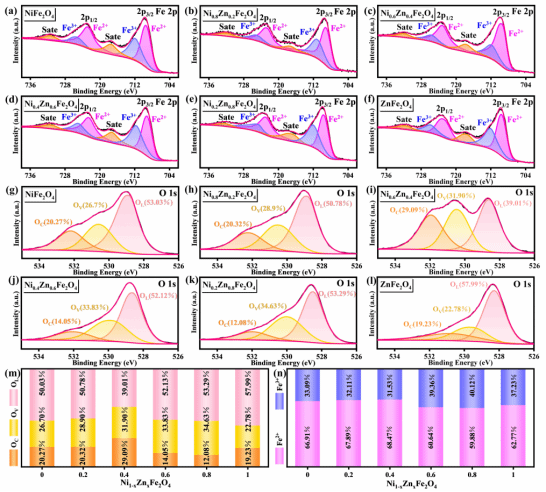

圖5 Ni_1-xZn_xFe₂O₄樣品的（a-f）Fe 2p和（g-l）O 1s光譜；（m）Ni_1-xZn_xFe₂O₄樣品中O_L、O_V和O_C成分的相對比例；（n）Ni_1-xZn_xFe₂O₄樣品中Fe³⁺和Fe²⁺的百分比含量

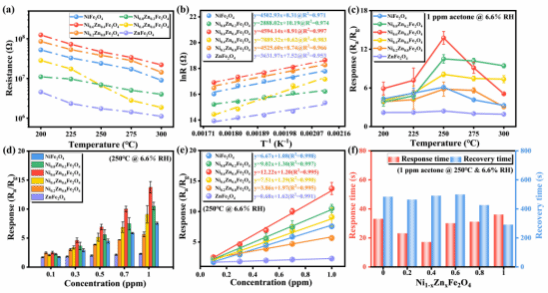

圖6 （a）Ni_1-xZn_xFe₂O₄傳感器在空氣中電阻與溫度的關系；（b）Ni_1-xZn_xFe₂O₄傳感器的電阻對數與溫度的關系；（c）Ni_1-xZn_xFe₂O₄傳感器對1 ppm丙酮的最佳工作溫度；Ni_1-xZn_xFe₂O₄傳感器在最佳工作溫度下對1 ppm丙酮的傳感特性，包括響應值隨氣體濃度的變化；（e）響應與丙酮濃度之間的擬合關系；（f）響應和恢復時間

圖7 （a）Ni_0.6Zn_0.4Fe₂O₄傳感器對不同濃度丙酮的電阻曲線和響應瞬態曲線；（b）初始相對電阻變化為基線的五階多項式擬合曲線；（c）Ni_0.6Zn_0.4Fe₂O₄傳感器對不同丙酮的平均響應；（d）來自的線性擬合曲線

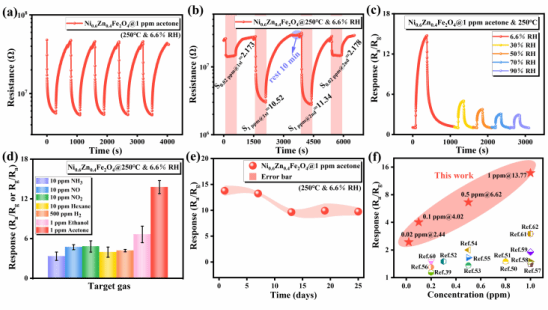

圖8 Ni_0.6Zn_0.4Fe₂O₄傳感器在最佳工作溫度下對丙酮?dú)怏w傳感特性：（a）重復性，（b）可逆性，（c）抗?jié)穸?/span>，（d）選擇性和長期穩定性；（f）本工作與近幾年尖晶石鐵氧體氣體傳感器對不同丙酮濃度的響應比較

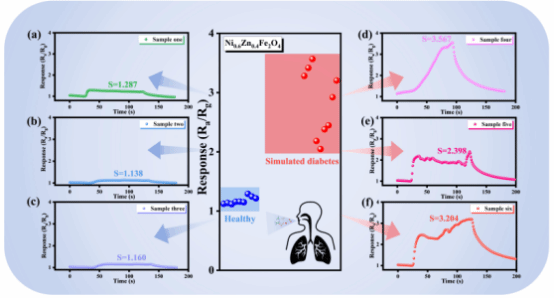

圖9 Ni_0.6Zn_0.4Fe₂O₄傳感器對（a-c）健康人和（d-f）模擬糖尿病人的呼氣測試示意圖

圖10 Ni_1-xZn_xFe₂O₄異質結復合材料的丙酮傳感機制示意圖

總結與展望

綜上所述，采用一步水熱法高效地合成了不同Ni/Zn摩爾比的Ni_1-xZn_xFe₂O₄異質結復合材料。之后對合成的Ni_1-xZn_xFe₂O₄異質結復合材料的物相結構、微觀形貌、化學成分和傳感性能進行了綜合評價。在Ni_1-xZn_xFe₂O₄復合材料中，成功觀察到了由正尖晶石ZnFe₂O₄和反晶石NiFe₂O₄組成的n-n異質結的形成。基于Ni_1-xZn_xFe₂O₄異質結復合材料的傳感器對ppb級的丙酮具有顯著的氣敏特性，其中，Ni_0.6Zn_0.4Fe₂O₄傳感器具有最佳的丙酮傳感性能，在0.1-1 ppm的丙酮濃度范圍內具有良好的線性度，低檢測限、快速響應時間、良好的抗?jié)穸取?yōu)異的選擇性和長期的穩定性。優異的傳感特性歸因于：（i）豐富的n-n異質結的形成，（ii）較大的比表面積和合適的孔徑分布，（iii）Zn²⁺的引入產生更多的晶體缺陷（氧空位），以及化學吸附氧的增強。此外，Ni_0.6Zn_0.4Fe₂O₄傳感器被用于分析真實呼出的氣體，區分健康個體和糖尿病患者。這些結果表明，基于Ni_1-xZn_xFe₂O₄異質結復合材料的傳感器在糖尿病的診斷中具有相當大的應用潛力。

作者及團隊介紹

第一作者：廖祥健，男，五邑大學應用物理與材料學院2022級材料與化工碩士研究生。

通訊作者：黃愛萍，女，工學博士，教授級高級工程師、五邑大學教授，碩士生導師，中國電源學會磁技術專業委員會委員、中國電源學會會員、中國電子學會會員、江門市一級高層次人才，《磁性材料及器件》青年編委。長期從事高性能軟磁鐵氧體材料研發及制造技術研究，科技成果“兼具雙重特性高性能錳鋅鐵氧體材料”屬于國際首創，開創了國內錳鋅鐵氧體新材料研究局部引領世界的先河，并實現了低成本產業化。主要研究方向：鐵氧體、金屬軟磁及其復合材料的設計研發與制備技術；各類傳感材料（力學、氣體、磁場等）的設計與應用研究。

通訊作者：劉賢哲，男，工學博士，講師，碩士生導師，主持廣東省基礎與應用基礎研究基金項目（青年基金項目和面上項目）2項和廣東省普通高校特色創新項目1項；主要研究方向?yàn)椋喝嵝詡鞲胁牧虾推骷捌鋺?yīng)用研究、新型光電材料與器件、噴墨印刷柔性電子器件。

通訊作者：羅堅義，男，工學博士，教授，博士生導師，現任五邑大學應用物理與材料學院院長，五邑大學柔性傳感材料與器件研究開發中心主任（創始人），國務院政府特殊津貼專家（2023），廣東省杰出青年基金獲得者，國家重點研發計劃智能傳感重點專項會評專家，南粵優秀教師，江門市首屆“僑鄉青年榜樣”，江門市優秀科技工作者，江門市“十佳教師”。主要研究領域包括：柔性傳感材料與器件應用（柔性觸覺傳感、溫度傳感、氣體傳感和光電傳感等）；納米功能材料合成；智能調光變色材料與器件。

附文獻及DOI號

Ni_1-xZn_xFe₂O₄ heterojunction composites derived from normal/inverse spinel structure for ppb-level acetone detection

DOI:https://doi.org/10.1016/j.snb.2025.137733
