第一作者：李曉炎
通訊作者：劉賢哲、羅堅義
背景介紹及內容概述
隨著科技的不斷進步，可穿戴電子產品因其便攜性、靈活性和重量輕等優點可以實時高效地監測各種生理信號，在人體健康監測、醫療和人機界面等眾多領域受到廣泛關注。步態分析包含大量有關人體健康和運動的信息，對了解人體健康狀況和量化活動具有重要意義。然而，傳統的步態分析主要依賴大型儀器監測如三維光學運動捕捉系統和壓敏行人檢測，存在時空限制，無法滿足日常快速、便捷的步態分析。目前，集成壓敏傳感器的智能鞋墊被認為是一種可行且有效的步態監測策略，但存在壓力檢測范圍窄、傳感器集成度較低等問題，難以獲得準確的步態信息，導致其在步態分析領域應用受限。
近日，五邑大學應用物理與材料學院、柔性傳感材料與器件研究開發中心劉賢哲博士、羅堅義教授團隊報道了一種高集成度且工藝簡單的可穿戴碳纖維智能鞋墊系統，實現高分辨率足底壓力分布的實時監測，可供于步態分析和動作識別。其中，壓力傳感器利用導電碳纖維的柔韌性、自支撐等特性，通過交叉結構設計實現寬檢測范圍（0-1600kPa）和高靈敏度（0.01kPa-1@500-1600kPa）等性能。開發出單只鞋墊集成104個高性能碳纖維壓力傳感器，可以提供高分辨率的足底壓力熱力學分布圖，不僅可精準監測出身體重心的細微偏移，為姿勢調整提供參考，而且還可以實時監測活動過程中足底壓力分布的演變。更重要的是，根據運動過程中足底壓力分布的變化規律，將足底壓力分布進行區域化和數字化，進而實現運動識別功能。6種預設動作（如走路、太極、打高爾夫、跳遠、跳繩和向后摔倒）的平均識別準確率為83.32%。這些結果表明，具有步態分析和運動識別功能的智能鞋墊在未來的智能生活中展示出巨大的應用潛力。
本文以“Carbon Fiber-Based Smart Plantar Pressure Mapping Insole System for Remote Gait Analysis and Motion Identification”為題發表在Advanced Materials Technologies期刊。
圖1. (a) 智能鞋墊系統的說明示意圖；(b) 碳纖維束的掃描電鏡圖；(c) 碳纖維壓力傳感器單元的結構示意圖；(d) 碳纖維壓力傳感器的傳感機構示意圖；(e) 行走過程中足底壓力分布的變化情況；(f) 用于運動識別的足底壓力分布數字化概念圖
論文具體內容

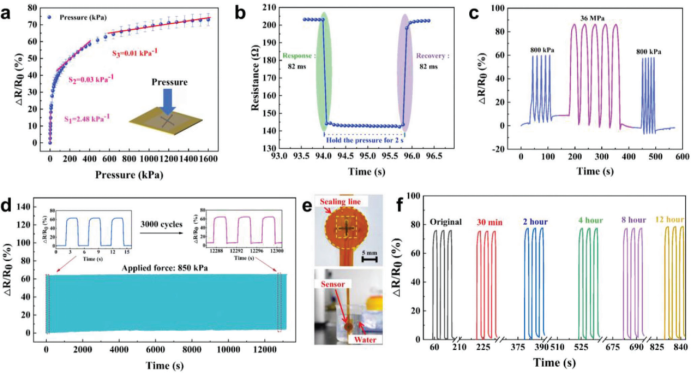

圖2. (a) 碳纖維壓力傳感器的壓力-?R/R0曲線；(b) 碳纖維壓力傳感器電阻的時間響應； (c) 碳纖維壓力傳感器的抗過載性測試；(d) 碳纖維壓力傳感器機械循環耐久性測試；(e) 碳纖維壓力傳感器的光學照片及防水性測試；(f) 碳纖維壓力傳感器浸泡不同時間的壓力響應
圖3. (a) 智能鞋墊系統電路圖；(b) 智能鞋墊系統照片；(c) 智能鞋墊力學均勻性測試
圖4. (a) 太極招式—白鶴展翼的足底壓力分布變化；不同氣步槍射擊姿勢下足底壓力分布情況：(b) 姿勢A和 (c) 姿勢B；(d) 從姿勢A到姿勢B的重心偏移量

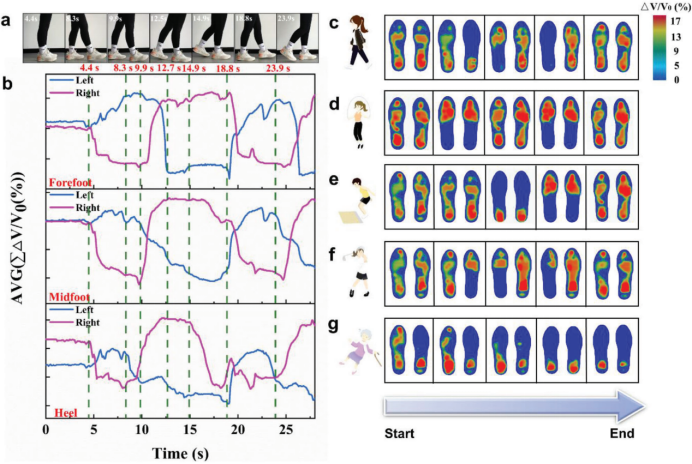

圖5. (a) 行走的瞬態照片；(b) 不同足底區域的平均足底壓力-時間曲線；不同運動的足底壓力分布演變圖：(c) 行走，(d) 跳繩，(e)長跳，(f) 打高爾夫球，(g) 向后跌倒

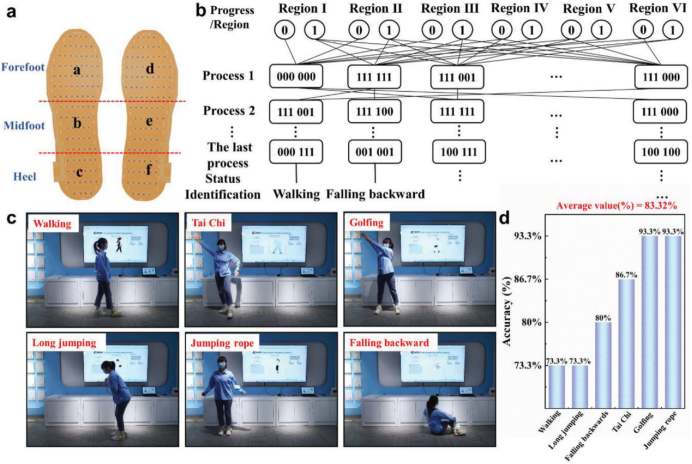

圖6. (a) 鞋墊區域化示意圖；(b) 運動識別的邏輯框圖；(c) 碳纖維智能鞋墊對不同運動的快速識別；(d) 不同運動的識別準確性
總結與展望
本文采用導電碳纖維束為傳感材料，利用其固有的自支撐、輕量、柔軟等特點，結合交叉結構設計，獲得寬檢測范圍(0~1600 kPa)、優異的抗過載能力(≈36 MPa)、快速響應、低遲滯、良好均勻性、高耐水性和長期耐久性等優良傳感特性，滿足足底壓力監測。為實現高精度、便攜式步態分析，開發出一種高集成度、高性能碳纖維智能鞋墊系統。該智能鞋墊能夠遠程實時監測足底壓力分布情況。此外，根據不同運動狀態下雙腳足底壓力分布的特點，提出足底壓力分布區域化和數字化，建立各種運動的數據集，實現人體運動識別的功能。針對6種預設運動，該智能鞋墊的平均識別準確率高達83.32%。具有步態分析和運動識別能力的智能鞋墊將在未來運動監測、康復和疾病診斷等方面具有廣闊的應用前景。
作者及團隊介紹
第一作者：李曉炎，女，五邑大學應用物理學院2020級材料與化工碩士研究生。
通訊作者：羅堅義，男，工學博士，教授，博士生導師，現任五邑大學應用物理與材料學院院長，五邑大學柔性傳感材料與器件研究開發中心主任（創始人），廣東省杰出青年基金獲得者，國家重點研發計劃智能傳感重點專項會評專家，南粵優秀教師, 江門市首屆 “僑鄉青年榜樣”，江門市優秀科技工作者。主要研究領域包括：柔性傳感材料與器件應用（柔性觸覺傳感、溫度傳感、氣壓傳感和彎曲傳感等）；納米功能材料合成；智能調光變色材料與器件。
通訊作者：劉賢哲，男，工學博士，講師，碩士生導師，主持廣東省基礎與應用基礎研究基金項目（青年基金項目）1項；主要研究方向為：柔性傳感材料和器件及其應用研究、新型光電材料與器件、噴墨印刷柔性電子器件。
附文獻及DOI號：
Carbon Fiber-Based Smart Plantar Pressure Mapping Insole System for Remote Gait Analysis and Motion Identification
DOI: 10.1002/admt.202300095
